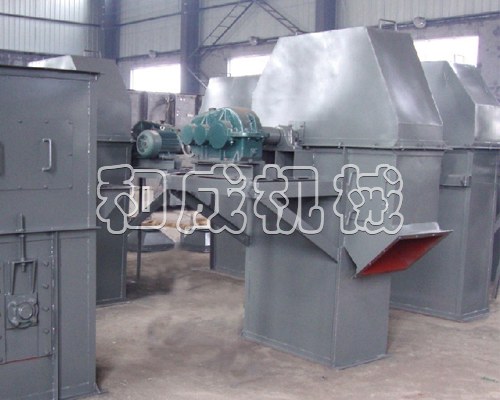

TD/TH/NE斗式提升機

添加日期:2020-06-15 10:59:24  點擊:  作者:濰坊市和成工程機械制造有限公司

斗式提升機是主要垂直輸送設備,其特點是提升量大,提升高度高,一般提升高度為20-40m,能耗低,操作維修簡單,使用壽命長,占地面積小,運行時密封性能好。料斗由鏈條或膠帶帶動在機殼內作循環運行。料斗向上運行時,將物料提升到機殼,料斗回轉時,物料由出料口排出,斗式提升機按料斗聯結型式,可分為膠帶式、環鏈?zhǔn)?、板鏈?zhǔn)胶豌^頭重力式四種。

TH型按JB3926-85《垂直斗式提升機》標準設計制造,應優先選用,除連接尺寸外,HL斗式提升機的鏈條、鏈輪、張緊裝置與TH型相同。


型號HL300HL400TH315TH400TH500TH630TH800TH1000
料斗型式QSQSZhShZhShZhShZhShZhShZhSh
輸送量(m3/h)242845472136365645706811087141141220
斗寬3004003154005006308001000
斗容4.45.21010.53.7565.99.59.31514.623.623.337.537.658
斗距500600500600688688920920
鏈條規格φ18×50φ18×50φ22×86φ22×86φ22×86φ22×86φ26×92φ26×92
鏈輪節徑63063063071080090010001250
斗速(m/h)1.41.41.41.41.51.51.61.6
物料ZUI大塊40504555657585100


注:

1、表中斗容為計算斗容,輸送量按填充系數0.6計算得出?! ?/p>

2、TH型斗提機料斗用途:

zh-中深斗:輸送濕粘性物料,如糖、濕細沙等。

sh-深斗:輸送量的粉狀至小塊狀物料,如水泥、砂、煤等?! ?/p>

3、HL型斗提機料斗的用途:Q-淺圓底料斗:輸送潮濕、易結塊、難拋出的物料、如濕沙、濕煤等。=S-深圓底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。  4、張緊力計算:G=40+0.232Q*H 式中:Q輸送量(t/h) H-提升高度 G-張緊力

TD型(皮帶)斗式提升機技術參數:

提升機型號TD160TD250TD350TD450
輸送量(m3/hr)S制法Q制法S制法Q制法S制法Q制法S制法Q制法
輸送量(m3/hr)83.121.611.8422569.548
料斗容量1.10.653.22.67.8714.515
斗距300400500640
每米長度料斗及膠帶重量kg/m4.723.810.29.413.912.121.3
輸送膠帶寬度200300400500
層數4545
外膠層厚度1.5/1.51.5/3
料斗運行速(m/s)11.25
傳動滾筒轉(r.p.m)47.537.5
